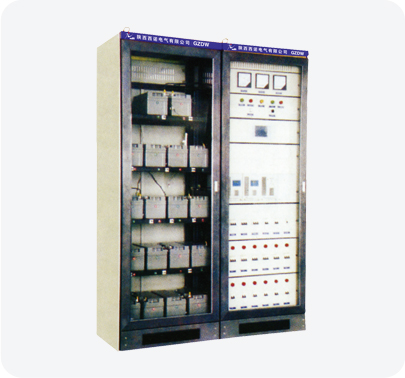

产品概述
|
|
GZD(W)系列直流电源柜(微机控制)应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明、灯光和音响信号等所需的直流电源；也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生、银行、宾馆、高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人值守、远程集中监控的发电厂、变电站和其他行业的直流电源。本电源柜已经国家认可的检验站型式试验合格。
产品符合JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》标准DL/T459-2000《电力系统直流电源柜订货技术条件》及Q/HD.J5 090-2007《GZDW直流电源柜企业标准》等。
|
|
|
|

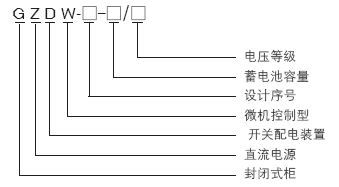

型号含义
|
|
|
产品型号
|
序号说明
|
规格(种)
|
适用范围
|
|
GZDW-30-□/□
|
单组电池、单母线分段、二台双线输出充电装置、无降压回路
|
10
|
发电厂或大型变电站
|
|
GZDW-31-□/□
|
单组电池、单母线、二台双线输出充电浮充电装置、无降压回路
|
10
|
发电厂或大型变电站
|
|
GZDW-32-□/□
|
单组电池、双母线分段、二台双线输出充电浮充电装置
|
20
|
12kV-220V变电站和中小型电厂
|
|
GZDW-33-□/□
|
单组电池、双母线、二台双线输出充电浮充电装置
|
20
|
12kV-220V变电站和中小型电厂
|
|
GZDW-34-□/□
|
单组电池、双母线分段、二台三线输出充电浮充电装置
|
20
|
12kV-220V变电站和中小型电厂
|
|
GZDW-35-□/□
|
单组电池、双母线、二台三线输出充电浮充电装置
|
20
|
12kV-220V变电站和中小型电厂
|
|
GZDW-40-□/□
|
双组电池、单母线分段、二台双线输出充电浮充电装置、无降压回路
|
10
|
重要发电厂或大型变电站
|
|
GZDW-41-□/□
|
双组电池、双母线、二台双线输出充电浮充电装置
|
12
|
12kV-220V变电站和中小型电厂
|
|
GZDW-42-□/□
|
单组电池双母线分段、三台双线输出充电浮充电装置
|
10
|
重要发电厂或大型变电站
|
|
GZDW-43-□/□
|
双组电池、双母线、二台三线输出充电浮充电装置
|
12
|
12kV-220V变电站和中小型电厂
|
|
|
|
|
正常使用条件
|
|
环境温度：最高气温+40℃，最低气温-5℃；
海拔：≤2000m；
湿度：日相对湿度平均值不大于90％。(20±5℃时海拔高度不超过2000m)
注：特殊条件可与本公司协商解决。
|
|
|
|
技术参数
|
输入电源电压：三相交流400V±10%，50Hz±5%。
输出直流额定电压：48V；110V；220V。
输出直流额定电流：5A, 8A, 10A, 15A, 20A, 30A, 40A, 50A。
蓄电池额定容量：10, 20, 38, 40, 50, 60, 65, 100, 150, 200, 250, 300Ah
电压调节范围见下表：
|
输出直流电压额定值
|
48V
|
110V
|
220V
|
|
浮充调节范围
|
43~57
|
99~130
|
198~260
|
|
均充调节范围
|
54~62
|
125~140
|
198~286
|
|
主充调节范围
|
43~70
|
99~162
|
187~310
|
|
|
输出直流电流调节范围：额定值的0-100%。
稳压精度：＜±%。
稳流精度：＜±1%。
汶波系数：＜1%。
整机噪声：＜55dB。
|
主变压器温升：＜70℃
工作方式：连续工作。
防护等级：IP20~30。
效率：＞90%。
|
|
|
|
订货须知
|
|
用户名称
|
|
联系人
|
|
|
联系电话
|
|
传真
|
|
|
系统电压
|
□220V □110V □48V
|
电池容量
|
|
|
经常负荷电流不含充电电流
|
A
|
电池产品
|
□国产(厂家)
□进口(厂家)
|
|
电池类型
|
□免维护铅酸
□镉镍
|
电池组类
|
□单组
□双组
|
|
微机控制
|
□是
□否
|
四遥功能
|
□是
□否
|
|
壳体尺寸(宽x深x 高)
|
□800x600x2260
|
柜体颜色
|
□正泰B(浅驼色)
|
|
□800x550x2260
|
□其他
|
|
□800x600x2360
|
接地选线
|
□是 □否
|
|
□800x550x2360
|
电池巡检
|
□是 □否
|
|
□其它
|
|
□西门子
|
|
馈电回路
|
□合闸 回路
|
馈线开关
|
□北京人民
|
|
□控制 回路
|
□其他
|
|
